フリーハードルST-Ⅱ(樹脂グレーチング

TOP  > 製品一覧 > 溝蓋・グレーチング > フリーハードルST-Ⅱ

  • グレーチング
  • 塩化ビニール製

「曲がる」で生まれる演出。曲線の設置に対応可能!プールや浴室にお勧めする樹脂グレーチングのスタンダード!!

特徴

設置例

プール

設置例

スパ・浴室

設置例

ケアハウス

設置例

レジャー施設

設置例

学校・病院

設置例

外部施設

製品の紹介イメージ
  • 直線、曲線にも対応可能な樹脂製の溝蓋(グレーチング)です。
  • 表面の形状が滑り止めと水はけ効果を高めています。
  • 最大溝幅300mm迄のサイズに合わせてグレーチングの別注製作が可能です。
  • 裏面の樹脂が設置面の安定性と消音効果を高めています。
  • 巻き取り可能ですのでメンテナンスも容易です。
  • 1mおきのジョイント部は、はめ込み式ですので簡単に設置が可能です。(通常規格品1Mタイプの場合)
  • ご注文の1物件が10m以上の時には樹脂グレーチングの取り出しに便利なメンテナンスフックを1個サービスします。

製品画像

フリーハードルST-Ⅱ

製品画像

上の画像にマウスを合わせると拡大されます。上の画像をタッチすると拡大されます。

サムネイル

本体

サムネイル

ジョイント部

サムネイル

キャップアイボリー

サムネイル

キャップグレー

サムネイル

設置例

ダウンロードに移動

ダウンロード

納入事例に移動

納入実績

ネットショップサイトへの移動
ネットショップで購入する
  • 出荷日目安:約10日※A
  • 無鉛化対策品※B
  • 受け枠別途※C
  • 直線・曲線:注文時指定により対応可能※C
  • 商標登録済

製品ポイント

巻き上げ可能





製品ポイント

幅対応

1mm単位※D



製品ポイント

変形対応可能

別途※E



製品ポイント

抗菌加工

防カビ加工



製品ポイント

複数カラー

キャップ部



製品ポイント

メンテナンス

フック対応※F



製品脚注
※製品脚注

  • 数量在庫数により、記載されている出荷可能日での対応ができない場合がありますのでご了承ください。
  • 質量に対する鉛含有0.1wt%以下。
  • フリーハードル専用受け枠も図面に基づき製作いたします。
  • 製作サイズはグレーチングの施工とメンテナンスを参照願います。
  • 特殊曲線、コーナー補強、L型等の変形は別途となります。形状によっては分割での対応となります。また製作できない場合があります。
  • ご注文1物件の総m数が10m以上の場合は、マットの持ち上げ補助用のメンテナンスフックを1個無料でサービスさせていただきます。
製品特徴

曲面への施工がラクラク

曲線タイプ製品は手で曲げるだけで、なめらかなカーブが作れます。※直線用、曲線用はご注文にお応じて製作いたします。

製品特徴

メンテナンスしやすい

ジョイント部は軟質の樹脂を使用する事で巻き取りを実現しています。巻き取り可能な事で溝からの取り外しが容易になり清掃効率が向上します。

納入実績

仕様・材質

用途
プール等の排水溝・側溝・シャワールーム・浴室・風呂の水周りの通路のグレーチングとしてお勧めします。
材質
本体/軟・硬質塩化ビニール(PVC・防カビ剤配合)
連結部(エンドキャップ)/AES樹脂+エラストマー
カラー
本体/アイボリー
キャップ/アイボリー,グレー
グレーチング対応サイズ
溝蓋150~300mm×長さ1m(直線時)
曲線用対応最小R(内側)
●150幅/500mmR●200幅/700mmR●250幅/900mmR●300mm幅/1100mmR
1m重量
●150mm幅/約2.2kg●200mm幅/約2.9kg●250mm幅/約3.5kg●300mm幅/約4kg
出荷単位・その他
1m物で1枚単位の出荷です。
連結部材には直線用(1穴)・曲線用(2穴)の指定が必要です。

製品脚注
梱包仕様

150mm幅の梱包形状

  • 製品単重量:約2.2kg
  • 商品仕様:完成品
  • ケース入数:10枚
  • 取扱説明書:有り
  • 出荷重量:約22.93kg
  • 大箱材質:ダンボール(ダブル)
  • 大箱サイズ:170mm×1050mm×高さ290mm
  • 大箱重量:0.93kg
  • 大箱表示:手書き(マジック)
  • 大箱JAN記載:無し

200mm幅の梱包形状

  • 製品単重量:約2.9kg
  • 商品仕様:完成品
  • ケース入数:5枚
  • 取扱説明書:有り
  • 出荷重量:約15.3kg
  • 大箱材質:ダンボール(ダブル)
  • 大箱サイズ:220mm×1050mm×高さ170mm
  • 大箱重量:0.77kg
  • 大箱表示:手書き(マジック)
  • 大箱JAN記載:無し

250mm幅の梱包形状

  • 製品単重量:約3.5kg
  • 商品仕様:完成品
  • ケース入数:5枚
  • 取扱説明書:有り
  • 出荷重量:約18.42kg
  • 大箱材質:ダンボール(ダブル)
  • 大箱サイズ:270mm×1050mm×高さ170mm
  • 大箱重量:0.92kg
  • 大箱表示:手書き(マジック)
  • 大箱JAN記載:無し

300mm幅の梱包形状

  • 製品単重量:約4kg
  • 商品仕様:完成品
  • ケース入数:5枚
  • 取扱説明書:有り
  • 大箱材質:ダンボール(ダブル)
  • 大箱サイズ:320mm×1050mm×高さ170mm
  • 大箱表示:手書き(マジック)
  • 大箱JAN記載:無し
梱包情報
梱包内状態
梱包情報
出荷状態(外装)

※出荷数量によって梱包仕様が変更される場合があります。

価格・規格

規格 サイズ 価格・税抜:税込
#150 幅150mm×長さ1m×高さ26mm 1枚/¥10,500:
#150~199 幅151~199mm×長さ1m×高さ26mm 1枚/¥12,000:
#200 幅200mm×長さ1m×高さ26mm 1枚/¥12,000:
#201~249 幅201~249mm×長さ1m×高さ26mm 1枚/¥13,500:
#250 幅250mm×長さ1m×高さ26mm 1枚/¥13,500:
#251~300 幅251~300mm×長さ1m×高さ26mm 1枚/¥15,000:
ネットショップサイトへの移動
ネットショップで購入する(外部サイトを開く)

製品コード一覧
製品コード一覧

品番:規格サイズ 製品画像 カラー1c/s入数 価格・税抜価格・税込 1枚重量JAN

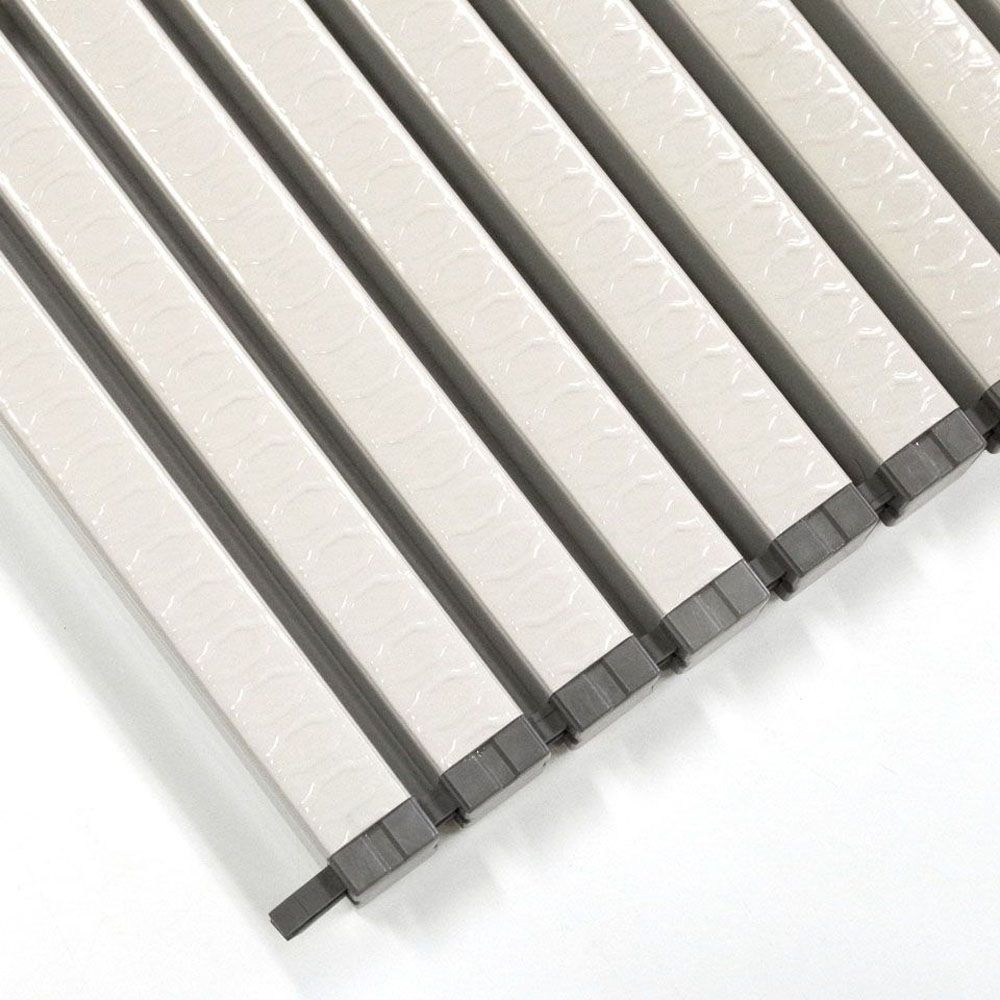

431-2200:#150 幅150mm×長さ1m×高さ26mm
製品イメージ
グレー/アイボリー10枚 1枚/¥10,500 約2.2kg4964079028944
431-2210:#150~199 幅151~199mm×長さ1m×高さ26mm イメージなし グレー/アイボリー10枚 1枚/¥12,000 約2.3~2.9kg4964079028951
431-2220:#200 幅200mm×長さ1m×高さ26mm イメージなし グレー/アイボリー5枚 1枚/¥12,000 約2.9kg4964079028968
431-2230:#201~249 幅201~249mm×長さ1m×高さ26mm イメージなし グレー/アイボリー5枚 1枚/¥13,500 約2.9~3.5kg4964079028975
431-2240:#250 幅250mm×長さ1m×高さ26mm イメージなし グレー/アイボリー5枚 1枚/¥13,500 約3.5kg4964079028982
431-2250:#251~300 幅251~300mm×長さ1m×高さ26mm イメージなし グレー/アイボリー5枚 1枚/¥15,000 約3.5~4kg4964079028999
品番:規格サイズ 製品画像 カラー1c/s入数 価格・税抜価格・税込 1枚重量JAN

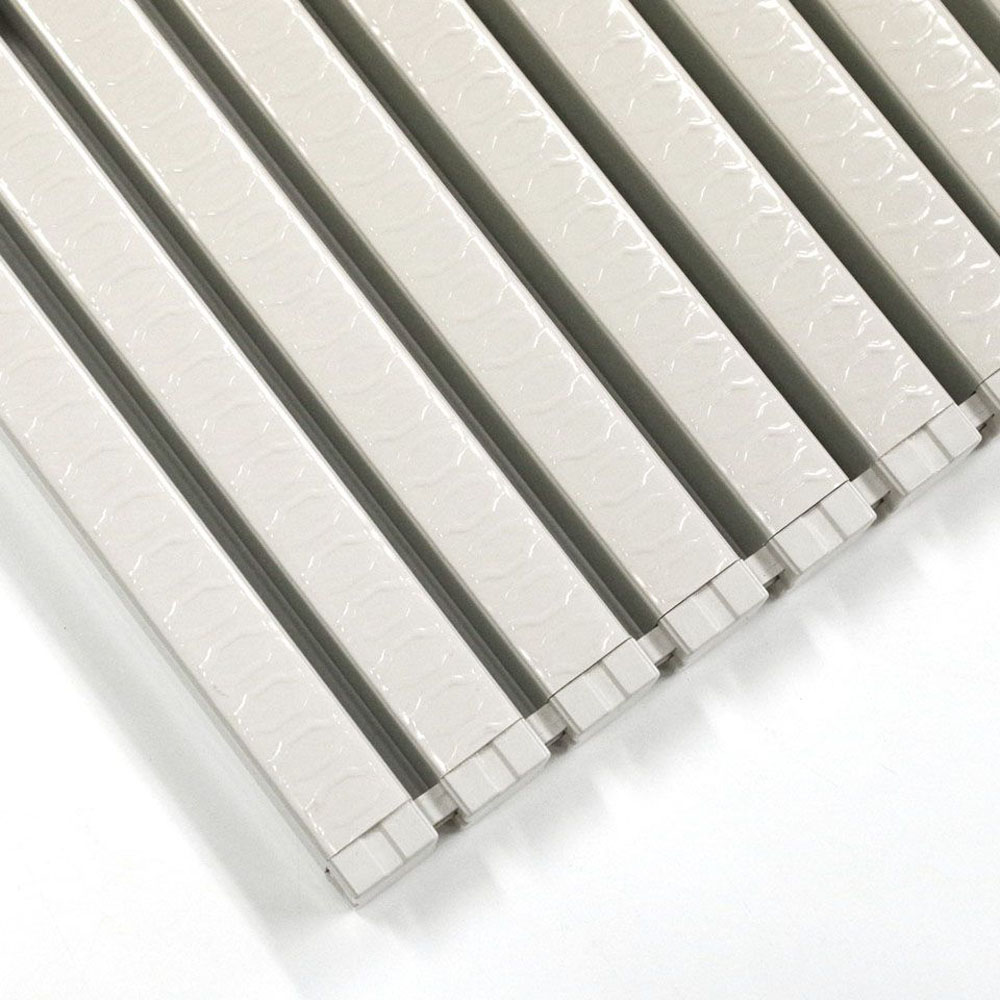

431-2260:#150 幅150mm×長さ1m×高さ26mm
製品イメージ
アイボリー/アイボリー10枚 1枚/¥10,500 約2.2kg4964079029125
431-2270:#150~199 幅151~199mm×長さ1m×高さ26mm イメージなし アイボリー/アイボリー10枚 1枚/¥12,000 約2.3~2.9kg4964079029132
431-2280:200mm幅 幅200mm×長さ1m×高さ26mm イメージなし アイボリー/アイボリー5枚 1枚/¥12,000 約2.9kg4964079029149
431-2290:#201~249 幅201~249mm×長さ1m×高さ26mm イメージなし アイボリー/アイボリー5枚 1枚/¥13,500 約2.9~3.5kg4964079029156
431-2300:#250 幅250mm×長さ1m×高さ26mm イメージなし アイボリー/アイボリー5枚 1枚/¥13,500 約3.5kg4964079029163
431-2310:#251~300 幅251~300mm×長さ1m×高さ26mm イメージなし アイボリー/アイボリー5枚 1枚/¥15,000 約3.5~4kg4964079029170

資料・ダウンロード

ダウンロードボタン

カタログ掲載

PDF

ダウンロードボタン

ちらし

PDF

ダウンロードボタン

取扱説明書

PDF

ダウンロードボタン

品質資料

PDF

ダウンロードボタン

施工とメンテナンンス

PDF

ダウンロードボタン

形状図

PDF

ダウンロードボタン

形状図CAD

ZIP

ダウンロードボタン

製品画像

ZIP

すべてのカタログ、価格、画像データのダウンロード
