フリーハードルDH(樹脂グレーチング)

TOP  > 製品一覧 > 溝蓋・グレーチング > フリーハードルDH

  • グレーチング
  • 塩化ビニール製

2段階の高さ対応、長さに対する寸法調整。格段の施工性を実現した新しい樹脂グレーチング。

特徴

設置例

プール

設置例

スパ・浴室

設置例

ケアハウス

設置例

レジャー施設

設置例

学校・病院

設置例

外部施設

製品の紹介イメージ
  • 直線、曲線にも対応可能な樹脂製の溝蓋です。
  • 25mmと20mmの枠の高さに応じて現地対応できるので、設置がスムーズです。
  • 滑り止めと水はけ効果を高める表面の形状と、設置面の安定性と消音効果を高める裏面の樹脂ジョイントが特徴です。
  • 最大溝幅300mmまでのサイズに合わせてグレーチングの別注製作が可能です。
  • 巻き取り可能でメンテナンスも容易です。
  • 1mおきのジョイント部は、はめ込み式で簡単に設置できます。(通常規格品1mタイプの場合)
  • ご注文の1物件が10m以上の場合は樹脂グレーチングの取り出しに便利なメンテナンスフックを1個サービスします。
  • 同仕様の逆目仕様タイプと組み合わせると、機能性が高まります。

製品画像

フリーハードルDH

製品画像

上の画像にマウスを合わせると拡大されます。上の画像をタッチすると拡大されます。

サムネイル

26mm仕様

サムネイル

19mm仕様

サムネイル

枠設置例

サムネイル

設置例

ダウンロードに移動

ダウンロード

納入事例に移動

納入実績

カタログ依頼・問い合わせ

お問合せ

ネットショップサイトへの移動
ネットショップで購入する
  • 出荷日目安:規格#150・#200:約4~5日 他規格・端部パーツ:約2週間※A
  • 無鉛化対策品※B
  • 直線・曲線:注文時指定により対応可能※C
  • 受け枠別途※D
  • 商標登録済
  • 特許出願中

製品ポイント

巻き上げ可能



製品ポイント

幅対応

1mm単位※C



製品ポイント

高さ指定可能

19-26mm※D



製品ポイント

変形対応可能

別途※C



製品ポイント

抗菌加工

防カビ加工



製品ポイント

メンテナンス

フック対応※E



製品脚注
※製品脚注

  • 数量在庫数により、記載されている出荷可能日での対応ができない場合がありますのでご了承ください。
  • 質量に対する鉛含有 0.1wt%以下。
  • 製作サイズはグレーチングの施工とメンテナンスを参照願います。また特殊曲線、コーナー補強、L型等の変形は別途となります。
  • 枠は図面に基づき製作いたします。本体高さが26mmの場合、高さ25mmのフリーハードル専用受け枠又は受け枠STが使用可能です。本体高さが19mmの場合は高さ20mmの受け枠STをご使用ください。本体の高さ切り替えはお客様組立となります。
  • ご注文1物件の総m数が10m以上の場合は、マットの持ち上げ補助用のメンテナンスフックを1個無料でサービスさせていただきます。
製品特徴

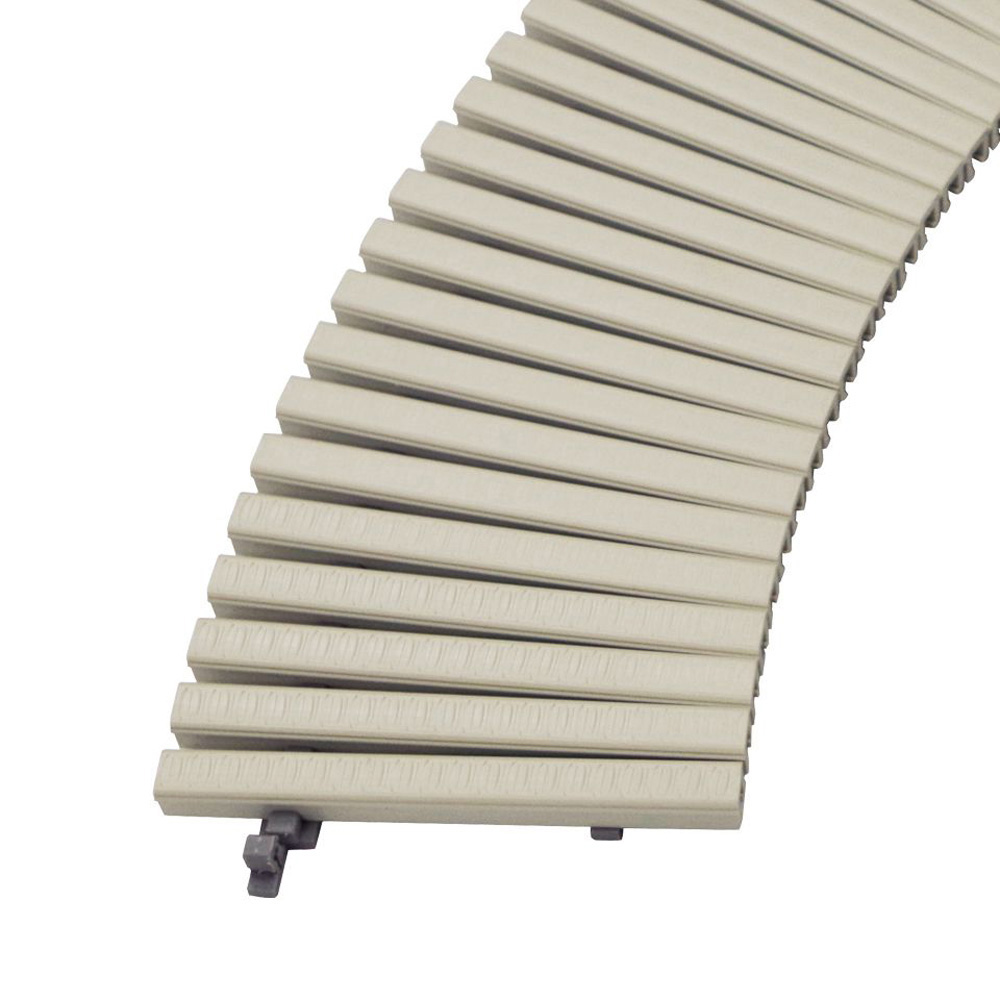

曲線対応

曲線タイプは、設置する枠の曲線に応じて対応できます。※「直線用」「曲線用」はご注文時に応じて製作いたします。

製品特徴

メンテナンスしやすい

巻き取りを実現する軟質の樹脂を使用したジョイント部は、溝からの取り外しや清掃を容易にし、効率的なメンテナンスを実現します。

製品特徴

2段階の高さ切り替え

ジョイント部はご注文時に指定いただく事で25mmと20mmの2種類の枠の高さに対応可能です。新築だけでなく、リニューアル物件にも汎用性を確保しています。

製品特徴

ジョイント構造

ジョイント構造を採用することで、仕様変更が必要なメンテナンス時にも柔軟に対応できます。(本体バーとジョイントは基本的に接着固定されています。)

納入実績

仕様・材質

用途
プール等の排水溝・シャワールーム・浴室、風呂の水周りの通路のグレーチングとしてお勧めします。
材質
本体/軟・硬質塩化ビニール(PVC) ,補強材(幅201mm 以上)/ステンレス,ジョイント/エラストマー(オレフィン系)
カラー
本体/アイボリー,ジョイント/グレー
グレーチング対応サイズ
溝蓋150~300mm×長さ1m(直線時)
曲線用対応最小R(高さ26mm仕様:内側)
●150幅/480mmR●200幅/640mmR●250幅/800mmR●300幅/960mmR
曲線用対応最小R(高さ19mm仕様:内側)
●150幅/400mmR●200幅/570mmR●250幅/740mmR●300幅/910mmR
1m重量(高さ26mm仕様)
●150mm幅/約2.2kg●200mm幅/約2.9kg●250mm幅/約4.4kg●300mm幅/約5.0kg
1m重量(高さ19mm仕様)
●150mm幅/約2.2kg●200mm幅/約2.9kg●250mm幅/約4.0kg●300mm幅/約4.6kg
出荷単位・その他
1m物で1枚単位の出荷です。
連結部材には直線用・曲線用の指定が必要です。

製品脚注
梱包仕様

150mm幅の梱包形状

  • 製品単重量:約2.2kg
  • 商品仕様:完成品
  • ケース入数:10枚
  • 取扱説明書:有り
  • 出荷重量:約23kg
  • 大箱材質:ダンボール K5 W/F
  • 大箱サイズ170mm×1095mm×高さ290mm
  • 大箱重量:約1㎏
  • 大箱表示:ラベル貼付
  • 大箱JAN記載:無し

200mm幅の梱包形状

  • 製品単重量:約2.9kg
  • 商品仕様:完成品
  • ケース入数:5枚
  • 取扱説明書:有り
  • 出荷重量:約15kg
  • 大箱材質:ダンボール K5 W/F
  • 大箱サイズ220mm×1095mm×高さ165mm
  • 大箱重量:約1㎏
  • 大箱表示:ラベル貼付
  • 大箱JAN記載:無し
梱包情報
梱包内状態
梱包情報
出荷状態(外装)
梱包情報
梱包表示

※出荷数量によって梱包仕様が変更される場合があります。

価格・規格・高さ26mm仕様

品番:規格サイズ(対応枠高さ:25mm) 製品画像 カラー1c/s入数 価格・税抜価格・税込 1枚重量JAN
431-0400:H26・#150 幅150mm×長さ1m×溝蓋部:高さ26mm イメージなし アイボリー10枚 1枚/
11,200
約2.2kg4964079001022
431-0410:H26・#151~199 幅151~199mm×長さ1m×溝蓋部:高さ26mm イメージなし アイボリー5枚 1枚/
12,600
約2.2~2.9kg4964079001039
431-0420:H26・#200 幅200mm×長さ1m×溝蓋部:高さ26mm
製品イメージ
アイボリー5枚 1枚/
12,600
約2.9kg4964079001046
431-0430:H26・#201~250 幅201~250mm×長さ1m×溝蓋部:高さ26mm イメージなし アイボリー5枚 1枚/
20,500
約2.9~4.4kg4964079001053
431-0460:H26・#251~300 幅251~300mm×長さ1m×溝蓋部:高さ26mm イメージなし アイボリー5枚 1枚/
23,000
約4.4~5.0kg4964079034433
品番:規格サイズ(対応枠高さ:25mm) 製品画像 カラー1c/s入数 価格・税抜価格・税込 1個重量JAN
431-0401:H26・#150調整 幅150mm×長さ124mm×溝蓋部:高さ26mm イメージなし アイボリー1個 1個/
2,300
4964079108172
431-0411:H26・#151~199調整 幅151~199mm×長さ124mm×溝蓋部:高さ26mm イメージなし アイボリー1個 1個/
2,400
4964079108196
431-0421:H26・#200調整 幅200mm×長さ124mm×溝蓋部:高さ26mm
製品イメージ
アイボリー1個 1個/
2,400
4964079113015
431-0431:H26・#201~250調整 幅201~250mm×長さ124mm×溝蓋部:高さ26mm イメージなし アイボリー1個 1個/
3,500
4964079113039
431-0461:H26・#251~300調整 幅251~300mm×長さ124mm×溝蓋部:高さ26mm イメージなし アイボリー1個 1個/
3,500
4964079034440
ネットショップサイトへの移動
【26mm仕様】をネットショップで購入する(外部サイトを開く)

価格・規格・高さ19mm仕様

品番:規格サイズ(対応枠高さ:20mm) 製品画像 カラー1c/s入数 価格・税抜価格・税込 1枚重量JAN
431-0405:H19・#150 幅150mm×長さ1m×溝蓋部:高さ19mm イメージなし アイボリー10枚 1枚/
11,200
約2.2kg4964079108110
431-0415:H19・#151~199 幅151~199mm×長さ1m×溝蓋部:高さ19mm イメージなし アイボリー5枚 1枚/
12,600
約2.2~2.9kg4964079108127
431-0425:H19・#200 幅200mm×長さ1m×溝蓋部:高さ19mm
製品イメージ
アイボリー5枚 1枚/
12,600
約2.9kg4964079108141
431-0435:H19・#201~250 幅201~250mm×長さ1m×溝蓋部:高さ19mm イメージなし アイボリー5枚 1枚/
20,500
約2.9~4.4kg4964079001053
431-0465:H19・#251~300 幅251~300mm×長さ1m×溝蓋部:高さ19mm イメージなし アイボリー5枚 1枚/
23,000
約4.0~4.6kg4964079034464
品番:規格サイズ(対応枠高さ:20mm) 製品画像 カラー1c/s入数 価格・税抜価格・税込 1個重量JAN
431-0406:H19・#150調整 幅150mm×長さ124mm×溝蓋部:高さ19mm イメージなし アイボリー1個 1個/
2,300
4964079113060
431-0416:H19・#151~199調整 幅151~199mm×長さ124mm×溝蓋部:高さ19mm イメージなし アイボリー1個 1個/
2,400
4964079116009
431-0426:H19・#200調整 幅200mm×長さ124mm×溝蓋部:高さ19mm
製品イメージ
アイボリー1個 1個/
2,400
4964079116016
431-0436:H19・#201~250調整 幅201~250mm×長さ124mm×溝蓋部:高さ19mm イメージなし アイボリー1個 1個/
3,500
4964079116023
431-0466:H19・#251~300調整 幅251~300mm×長さ124mm×溝蓋部:高さ19mm イメージなし アイボリー1個 1個/
3,700
4964079034471
品番:規格サイズ(対応枠高さ:20mm) 製品画像 カラー1c/s入数 価格・税抜価格・税込 1個重量JAN

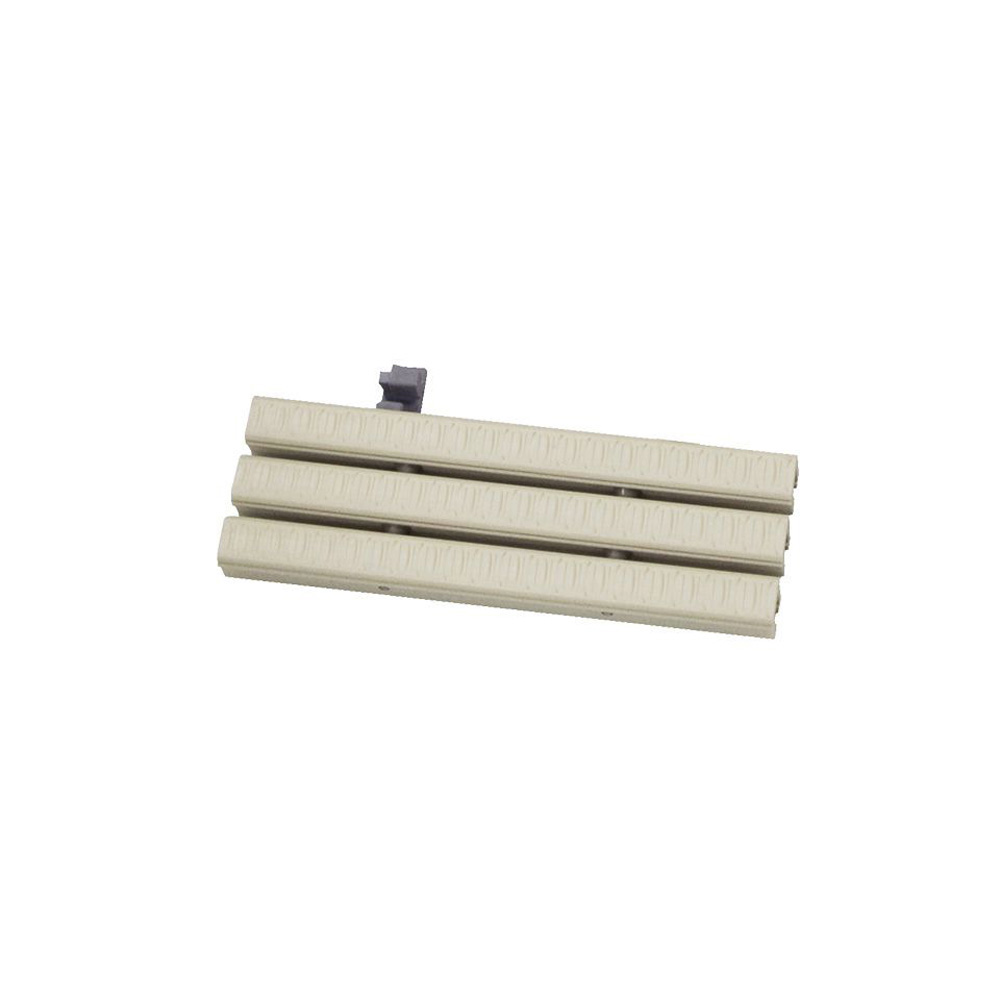

431-0402:H19・#150エンド 幅150mm×長さ68mm×高さ19mm イメージなし アイボリー1個 1枚/
1,200
4964079001060
431-0412:H19・#151~199エンド 幅151~199mm×長さ68mm×高さ19mm イメージなし アイボリー1個 1枚/
1,300
4964079001077
431-0422:H19・#200エンド 幅200mm×長さ68mm×高さ19mm
製品イメージ
アイボリー1個 1枚/
1,300
4964079022539
431-0432:H19・#201~250エンド 幅201~250mm×長さ68mm×高さ19mm イメージなし アイボリー1個 1枚/
1,500
4964079001091
431-0462:H19・#251~300エンド 幅251~300mm×長さ68mm×高さ19mm イメージなし アイボリー1個 1枚/
1,700
4964079034457
ネットショップサイトへの移動
【19mm仕様】をネットショップで購入する(外部サイトを開く)

H19mm仕様の受枠のご確認

製品の紹介イメージ 製品の紹介イメージ
  • 本体19mm仕様の規格品は(1)の形状となっています。
  • 受枠の形状が(A)の場合は本体(1)をそのままご使用ください。
  • 受枠の形状が(B)の場合は別売の「エンドパーツ」をご使用お願いします。※本体(1)のみの場合、(B)の干渉部分にジョイントベルトが乗り上げ段差が出来てしまいます。

資料・ダウンロード

ダウンロードボタン

カタログ掲載

PDF

ダウンロードボタン

ちらし

PDF

ダウンロードボタン

取扱説明書

PDF

ダウンロードボタン

品質資料

PDF

ダウンロードボタン

施工とメンテナンンス

PDF

ダウンロードボタン

形状図

PDF

ダウンロードボタン

形状図CAD

ZIP

ダウンロードボタン

製品画像

ZIP

すべてのカタログ、価格、画像データのダウンロード
