フリーハードルST-Ⅱ-GM

TOP  > 製品一覧 > 溝蓋・グレーチング > フリーハードルST-Ⅱ-GM

  • グレーチング
  • 逆目
  • 塩化ビニール製

移動を安全、安心に。逆目構造により溝に車輪を取られる問題を抑制します。

特徴

設置例

プール

設置例

スパ・浴室

設置例

ケアハウス

設置例

レジャー施設

設置例

学校・病院

設置例

外部施設

製品の紹介イメージ
  • 直線タイプの逆目対応品としてプールや浴室だけでなく介護施設にもお勧めする溝蓋です。
  • タイヤと直角になりやすい逆目対応によって車椅子等での横断通行でもスムーズに移動が可能です。
  • 表面の形状が滑り止めと水はけ効果を高めています。
  • 最大溝幅300mm迄のサイズに合わせてグレーチングの別注製作が可能です。
  • 裏面の樹脂が設置面の安定性と消音効果を高めています。
  • ご注文の1物件が10m以上の時には樹脂グレーチングの取り出しに便利なメンテナンスフックを1個サービスします。

製品画像

フリーハードルST-Ⅱ-GM

製品画像

上の画像にマウスを合わせると拡大されます。上の画像をタッチすると拡大されます。

サムネイル

本体UP

サムネイル

本体

サムネイル

設置例

ダウンロードに移動

ダウンロード

納入事例に移動

納入実績

ネットショップサイトへの移動
ネットショップで購入する
  • 出荷日目安:受注生産品※A
  • 無鉛化対策品※B
  • 受け枠別途※C
  • 直線用
  • 巻き上げ不可
  • 商標登録済

製品ポイント

逆目仕様



製品ポイント

幅対応

1mm単位※D



製品ポイント

変形対応可能

別途※E



製品ポイント

抗菌加工

防カビ加工



製品ポイント

キャスター

通過対応



製品ポイント

メンテナンス

フック対応※F



製品脚注
※製品脚注

  • 数量在庫数により、記載されている出荷可能日での対応ができない場合がありますのでご了承ください。
  • 質量に対する鉛含有0.1wt%以下。
  • フリーハードル専用受け枠も図面に基づき製作いたします。
  • 製作サイズはグレーチングの施工とメンテナンスを参照願います。
  • コーナー補強、L型等の変形は別途となります。形状によっては分割での対応となります。また製作できない場合があります。
  • ご注文1物件の総m数が10m以上の場合は、マットの持ち上げ補助用のメンテナンスフックを1個無料でサービスさせていただきます。
製品特徴

車輪の進行がスムーズ

逆目形状により車椅子等の通行時に車輪が隙間に挟まる事が少なくスムーズな横断が可能。

製品特徴

排水性のある表面形状

水はけを促す外に向かってデザインされた表面形状が排水効率を向上させる事が可能です。

納入実績

仕様・材質

用途
プール等の排水溝・側溝・シャワールーム・浴室、風呂の水周りの通路のグレーチングとしてお勧めします。
材質
本体/軟・硬質塩化ビニール(PVC・防カビ剤配合),シャフト/ステンレス
連結部(エンドキャップ)/AES樹脂+エラストマー
カラー
本体/アイボリー,キャップ/アイボリー
グレーチング対応サイズ
溝蓋150~300mm×長さ1m(直線時)
1m重量
●150mm幅/約2.4kg●200mm幅/約3.1kg●250mm幅/約4.2kg●300mm幅/約5.5kg
出荷単位・その他
1m物で1枚単位の出荷です。

製品脚注
梱包仕様

150mm幅の梱包形状

  • 製品単重量:約2.4kg
  • 商品仕様:完成品
  • ケース入数:1枚
  • 取扱説明書:有り
  • 出荷重量:約2.9kg
  • 大箱材質:ダンボール(シングル)
  • 大箱重量:0.5kg
  • 大箱表示:手書き(マジック)
  • 大箱JAN記載:無し

200mm幅の梱包形状

  • 製品単重量:約3.1kg
  • 商品仕様:完成品
  • ケース入数:1枚
  • 取扱説明書:有り
  • 出荷重量:約3.6kg
  • 大箱材質:ダンボール(シングル)
  • 大箱重量:0.5kg
  • 大箱表示:手書き(マジック)
  • 大箱JAN記載:無し

250mm幅の梱包形状

  • 製品単重量:約4.1kg
  • 商品仕様:完成品
  • ケース入数:1枚
  • 取扱説明書:有り
  • 出荷重量:約4.7kg
  • 大箱材質:ダンボール(ダブル)
  • 大箱重量:0.5kg
  • 大箱表示:手書き(マジック)
  • 大箱JAN記載:無し

300mm幅の梱包形状

  • 製品単重量:約5.2kg
  • 商品仕様:完成品
  • ケース入数:1枚
  • 取扱説明書:有り
  • 大箱材質:ダンボール(シングル)
  • 大箱表示:手書き(マジック)
  • 大箱JAN記載:無し

※出荷数量によって梱包仕様が変更される場合があります。

価格・規格

品番:規格サイズ 製品画像 カラー1c/s入数 価格・税抜価格・税込 1枚重量JAN

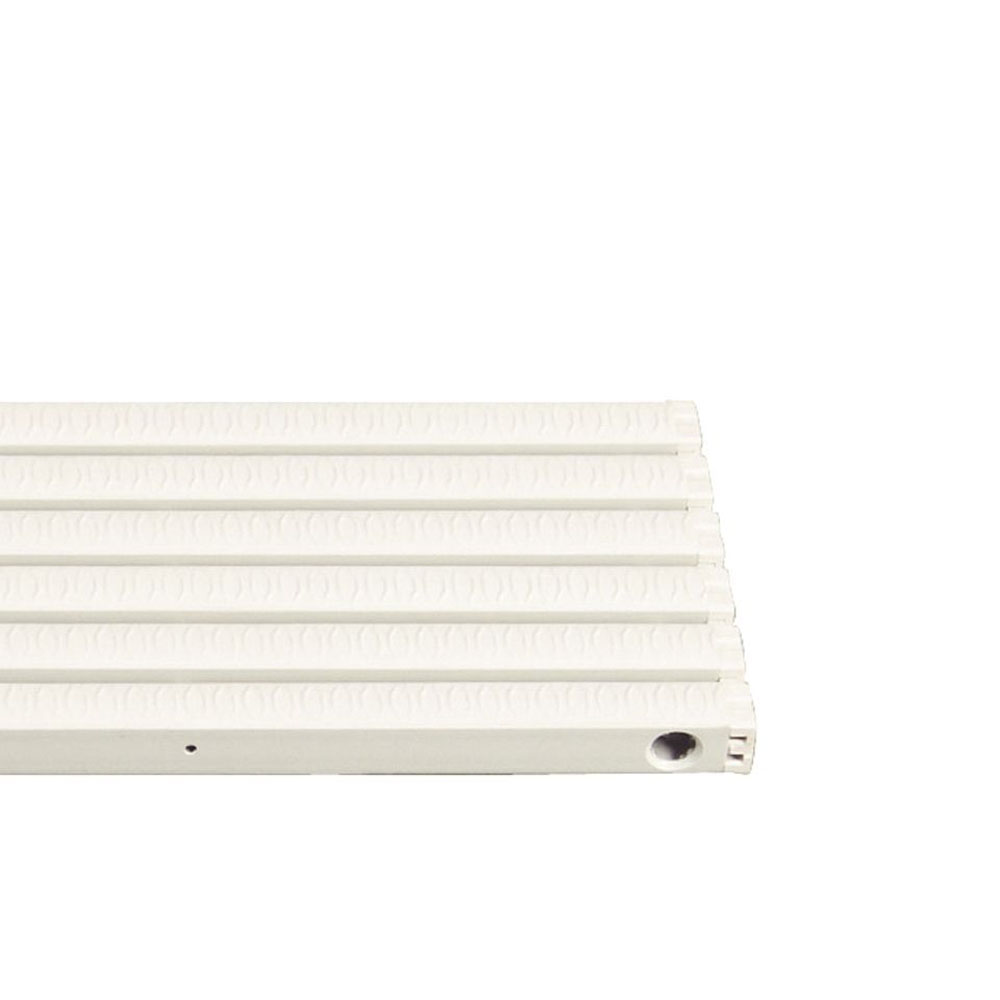

431-2400:#150 幅150mm×長さ1m×高さ26mm
製品イメージ
アイボリー1枚 1枚/¥14,000 約2.4kg4964079029002
431-2410:#150~199 幅151~199mm×長さ1m×高さ26mm イメージなし アイボリー1枚 1枚/¥18,000 約2.4~3.1kg4964079029019

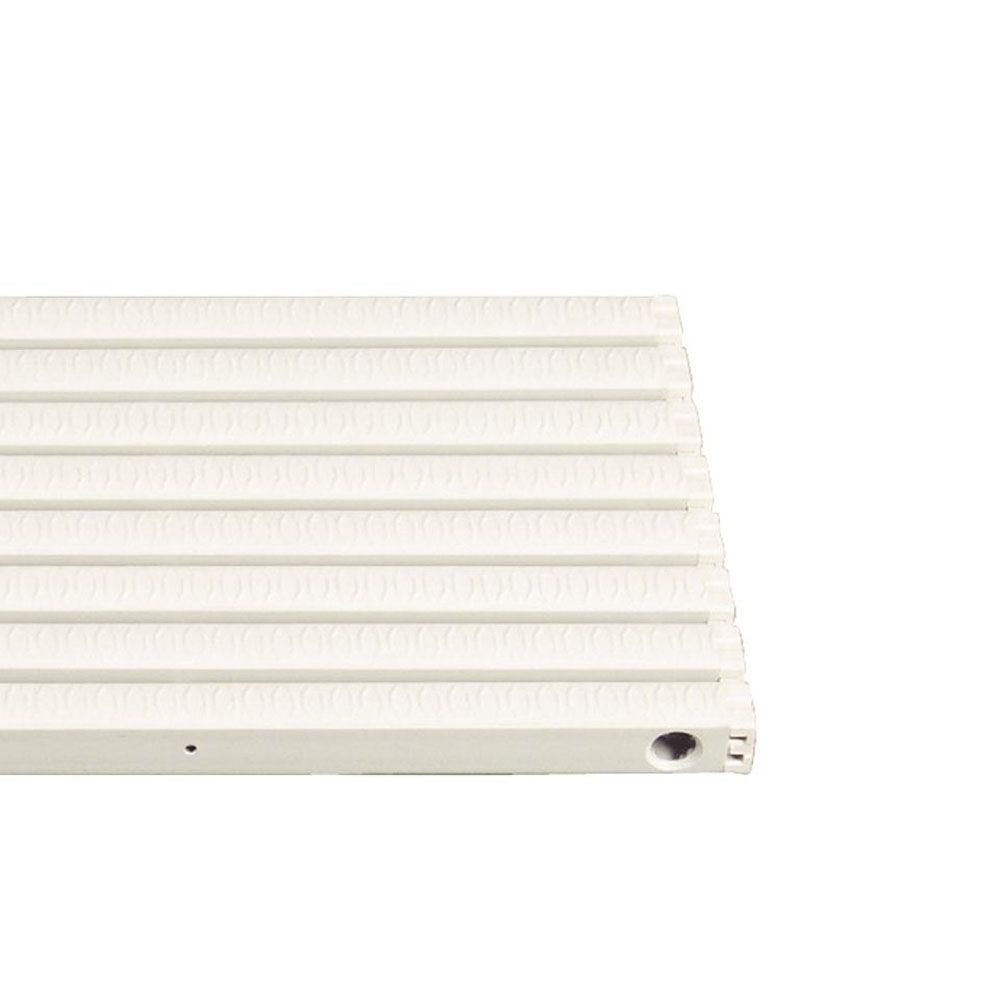

431-2420:#200 幅200mm×長さ1m×高さ26mm
製品イメージ
アイボリー1枚 1枚/¥17,000 約3.1kg4964079029026
431-2430:#201~249 幅201~249mm×長さ1m×高さ26mm イメージなし アイボリー1枚 1枚/¥23,000 約3.1~4.2kg4964079029033

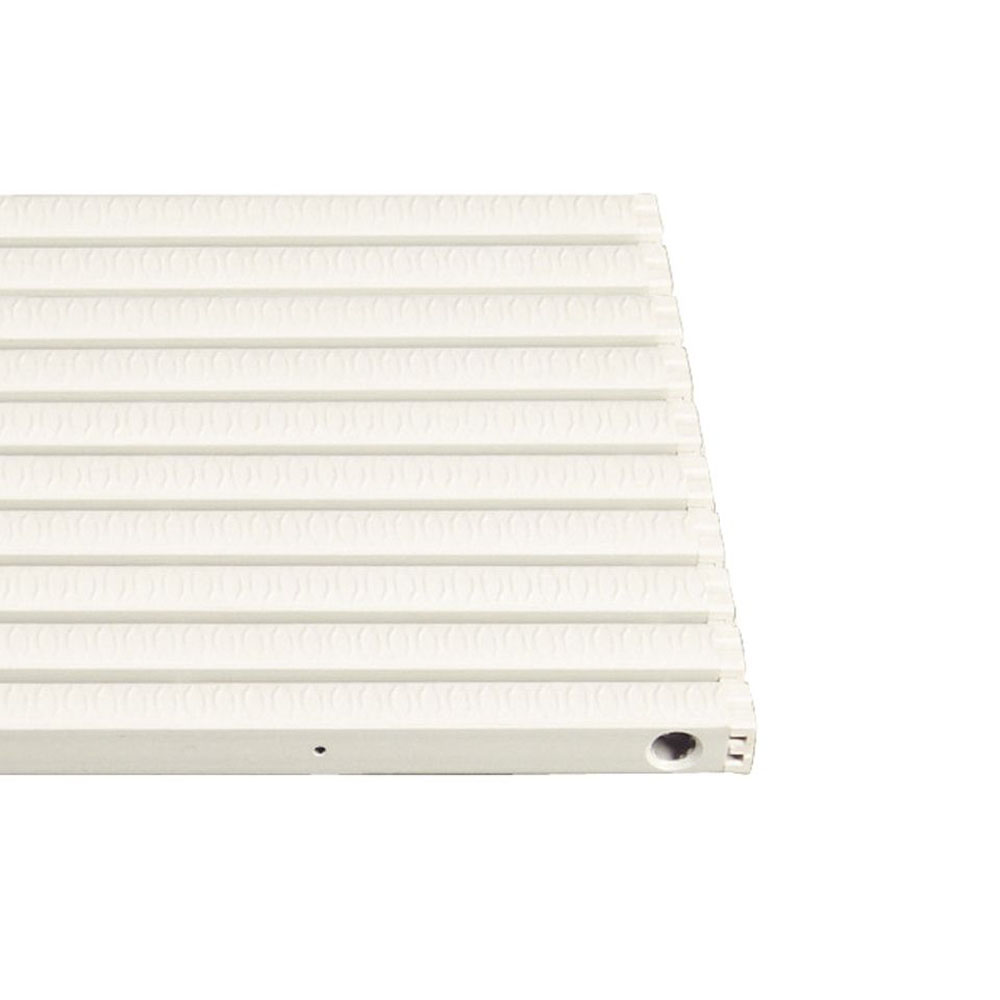

431-2440:#250 幅250mm×長さ1m×高さ26mm
製品イメージ
アイボリー1枚 1枚/¥21,000 約4.2kg4964079029040
431-2450:#251~299 幅251~299mm×長さ1m×高さ26mm イメージなし アイボリー1枚 1枚/¥29,000 約4.2~5.5kg4964079029231

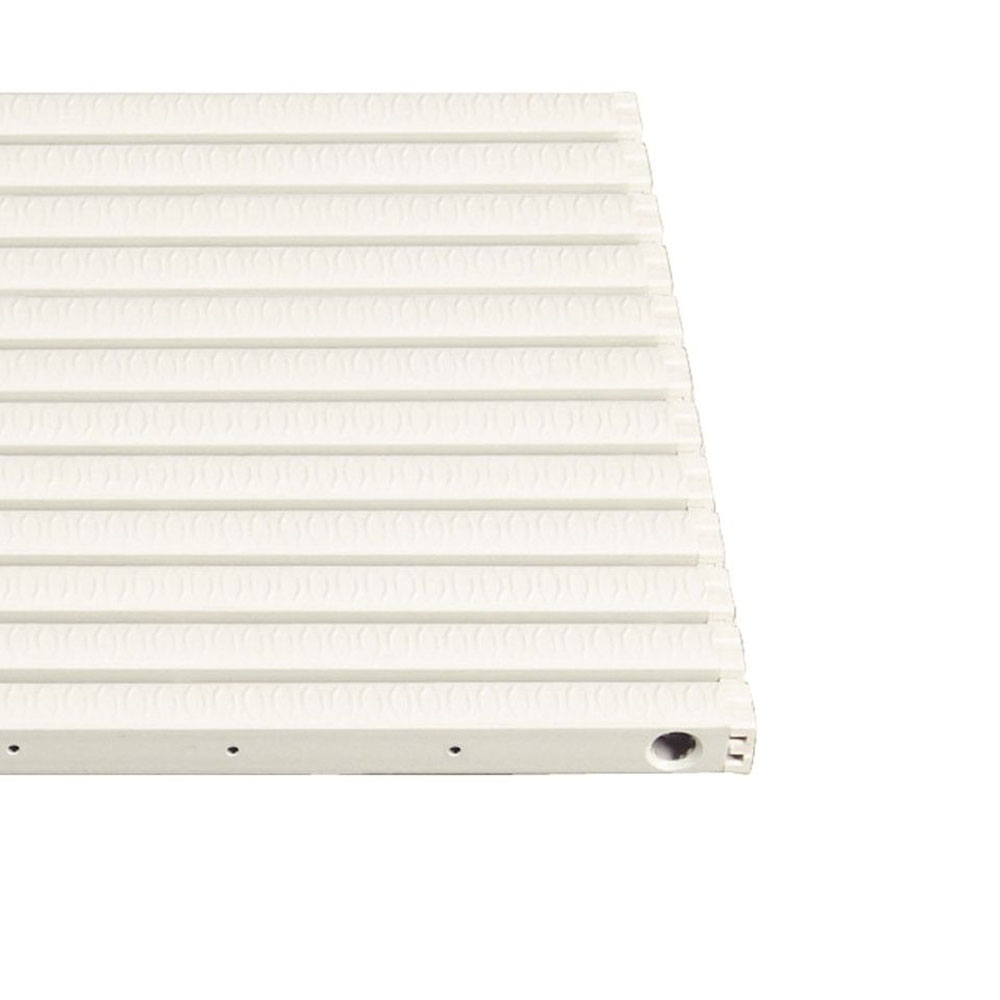

431-2460:#300 幅300mm×長さ1m×高さ26mm
製品イメージ
アイボリー1枚 1枚/¥25,000 約5.5kg4964079029248
